四畫面分割器的原理

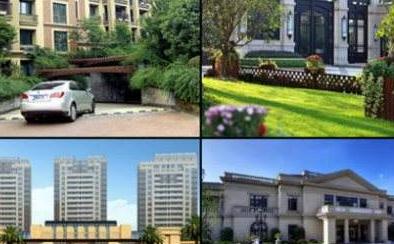

四圖分離器采用圖像壓縮和數字處理的方式，將顯示設備屏幕上的四圖壓縮成相同比例。每臺攝影機輸入的全螢幕輸出，透過內建的循序開關功能，依次和間隔時間顯示在顯示裝置上（就像主機依次切換螢幕），并可由硬盤錄像機按上述順序和時間間隔錄制。保存。順序切換間隔是自由設置的。
四畫面分割器的作用
雙系統自動切換pal/ntsc系統，屏幕實時顯示；
同時進行視頻和實時監測；

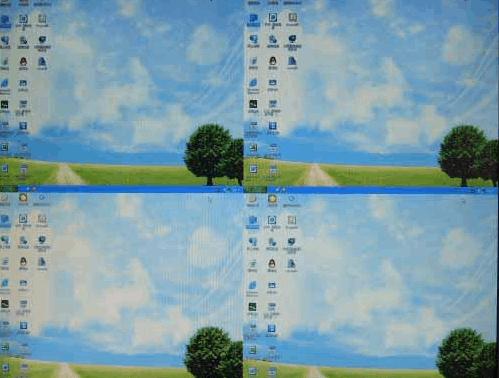

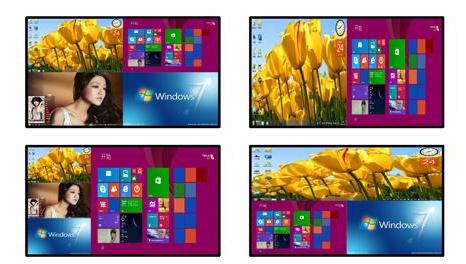

支持四屏、兩屏、畫、畫、單屏、冷凍屏、主、副屏、自動切換等顯示模式；
1.ntsc/pal雙視頻格式，中文/英文菜單。
2.高分辨率圖像質量，信道圖像質量獨立調整。
3.兩畫在繪畫功能上，一畫顯示位置可調，通道可調。
4.兩個屏幕功能，顯示屏位置可調，通道可調。
5.放大電子放大功能，您可以選擇任何放大面積。
6.高品質的屏幕凍結功能，支持多屏顯示同時凍結多通道屏幕功能。
7.移動偵察報警，屏幕損耗報警功能。
8.可以調整屏幕位置，設定報警時間，任意編輯頻道號。
9.支持紅外遙控操作。
四畫面分割器的參數
視頻標準Pal 50/秒/道路ntsc：60/秒/道路
分辨率pal 720×576 ntsc:720×480
視頻輸入1.0 vp-p 75ω
視頻輸出1.0 vp-p 75ω
視頻輸入bnc接口1.0 vp-p 75ω/s-vhs
視頻輸出bnc接口1.0 vp-p 75ω/s-vhs
報警持續時間可編程2-999秒，初始值為4秒
報警模式視頻丟失報警，視頻移動報警，外部報警
屏幕顯示格式順序開關、單屏、油漆、屏幕冷凍功能電子放大率
耗電量dc 12v 5w
環境溫度-10°C~+60°C
擴展閱讀：
畫面分割器：屏幕分隔符，又稱監視器屏幕分隔符，有4個分割、9個分割、16個分割。它可以同時在顯示器上顯示4、9、16幅相機圖像，也可以發送到錄像機。記錄。分割是最常用的設備之一，其性能價格也比較好。圖像的質量和連續性能夠滿足大多數要求。九個分區和十六個分區比較昂貴，分割后每個圖像的分辨率和連續性會降低，視頻效果也不好。此外，還有6個分割、8個分割、雙四分割裝置，但圖像比例、清晰度、連續性不理想，市場使用率很低。除同時顯示圖像外，大多數分隔符還可以顯示單個屏幕?？啥逊艜r間和字符，設置自動開關，甚至報警設備。
